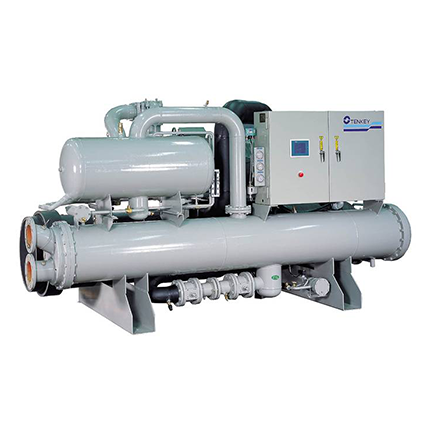

水源熱泵雙效機
單獨製熱、冷熱同時(熱水暨冷回收)。
單獨製冷及熱回收，請參酌各型冰水機
水源熱泵雙效機組
|
機組型號
項 目 |
WS1-030 | WS1-040 | WS1-050 | WS1-060 | WS2-060 | WS2-080 | WS2-100 | WS2-120 | WS2-160 | WS2-200 | |
| 製熱能力 KW | 145.5 | 197.3 | 251.9 | 288.3 | 291 | 394.6 | 503.8 | 576.6 | 786 | 935.2 | |
| 製冷能力 KW | 107.6 | 146.5 | 188 | 215.2 | 215.2 | 293 | 376 | 430.4 | 587.4 | 703.2 | |
| 總消耗功率 KW | 39.9 | 54.8 | 69.9 | 79.1 | 81.8 | 109.6 | 137.8 | 158.2 | 214.6 | 252 | |
| 電 源 | 3φ 220V/380V/440V 60HZ | ||||||||||
| 壓 縮 機 |
型 式 | 半密閉螺旋式 | |||||||||
| 啟動方式 | Y-△ 卸載啟動 | ||||||||||
| 數 量 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 輸入電力KW | 37.9 | 50.8 | 63.9 | 73.1 | 37.9 × 2 | 50.8 × 2 | 63.9 × 2 | 73.1 | 99.3 × 2 | 116 × 2 | |
| 容量控制 | 0~50%~75%~100% | 0~25%~50%~75%~100% | |||||||||
| 220V | 運轉電流 A 啟動電流 A |
113.5 310 |
151.9 460 |
191.2 520 |
218.8 660 |
227 310 × 2 |
303.8 460 × 2 |
382.4 520 × 2 |
437.5 660 × 2 |
|
|
| 380V | 運轉電流 A 啟動電流 A |
65.5 192 |
87.7 270 |
110.4 343 |
126.3 407 |
131 192 × 2 |
175.4 270 × 2 |
220.8 343 × 2 |
252.6 407 × 2 |
343 482 × 2 |
408 535 × 2 |
| 440V | 運轉電流 A 啟動電流 A |
56.7 155 |
76 230 |
95.6 260 |
109.4 345 |
113.5 155 × 2 |
151.9 230 × 2 |
191.2 260 × 2 |
218.8 345 × 2 |
296.2 407 × 2 |
352.4 443 × 2 |
| 冷 媒 |
種 類 | R-134a | |||||||||
| 控制方式 | 感溫式外部均壓全自動調節膨脹閥 | ||||||||||
| 熱 水 器 |
型 式 | 高效率橫型管殼式 | |||||||||
| 流動水量LPM | 521 | 707 | 903 | 1034 | 1042 | 1414 | 1806 | 2068 | 2817 | 3352 | |
| 接管尺寸 | 3” | 3” | 4” | 4” | 4” | 4” | 5” | 6” | 6” | 6” | |
| 冰 水 器 |
型 式 | 高效率橫型管殼式 | |||||||||
| 流動水量 LPM | 309 | 420 | 539 | 617 | 617 | 840 | 1078 | 1234 | 1684 | 2016 | |
| 接管尺寸 | 3” | 3” | 3” | 3” | 3” | 4” | 4” | 4” | 5” | 6” | |
| 系統控制方式 | 人機介面微電腦可程式全自動控制系統 | ||||||||||
| 保護裝置 | 壓縮機吐出過熱保護，高/低壓開關、防凍開關、溫度開關、油位開關、欠/逆相保護， 電壓過低/過高保護，可熔栓、安全閥、馬達線圈溫度保護。 |
||||||||||
| 機組重量 kg | 900 | 1000 | 1250 | 1360 | 1850 | 1950 | 2430 | 2700 | 3170 | 3880 | |
| 運轉重量 kg | 950 | 1100 | 1380 | 1520 | 2000 | 2120 | 2650 | 2980 | 3550 | 4300 | |
| 機 組 尺 寸 |
長 L mm | 2400 | 2400 | 2400 | 2400 | 2800 | 2800 | 3000 | 3100 | 3500 | 3500 |
| 寬 W mm | 700 | 700 | 750 | 750 | 800 | 1100 | 1250 | 1250 | 1400 | 1400 | |
| 高 H mm | 1600 | 1700 | 1850 | 1850 | 1650 | 1650 | 1800 | 1850 | 2000 | 2100 | |
| 基礎距A mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1600 | 1600 | |
| 基礎距B mm | 600 | 600 | 600 | 600 | 425 ×2 | 425 ×2 | 525 ×2 | 525 ×2 | 525 ×2 | 525 ×2 | |
註2：本表所列之熱水器及冰水器之汙垢係數為0.018 m2 ℃ / KW，水側壓降為低於60 Pa。
註3：本機組可同時製冷製熱，最高熱水溫度為60 ℃，適用外氣溫度5 ℃~40 ℃。
註4：本公司保有變更設計之權利，型錄內容若有變更時，恕不另行通知。
