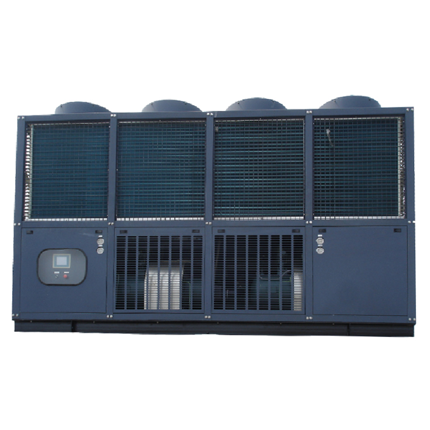

天基氣源冷熱雙效機組，將氣冷式冰水機、氣源熱泵機及熱回收功能整合在一臺機組上。利用模式轉換，風扇及盤管便能擔任散熱或集熱功能。一機多功的特性可滿足冬天製熱、夏天製冷單一功能的基本需求，配合熱回收設計更可同時製冷與製熱，大幅節省鍋爐或瓦斯製造熱水的燃料費用；相對於過去冷熱共需兩台機組，更節省了設置機組的空間需求！機組製冷能力自35.2KW~293KW；製熱能力自47.3KW~394.6KW。透過多壓縮機、並聯冷媒系統迴路設計，搭配容量調整或變頻控制、風扇馬達轉速調變等方式，可依實際工況調整負載以確保安全性及經濟性。
| 壓縮機 | |
| 天基設計團隊根據不同機種與能力需求，選用進口國際大廠渦卷式壓縮機或業界最先進之螺旋式壓縮機，其運動元件少、無往復式壓縮機之脈衝動作，且吸入、壓縮、吐出等過程同時發生且連續完成，所以轉動扭矩變動小；加上其壓差小，故壓縮過程洩漏量亦少；沒有餘隙容積的問題，效率極高。具有低噪音、低震動、高可靠度、高耐用度、省電高效率之特點。 |  |
| 冷凝器(冰水模式)/集熱器(熱泵模式) | |
| 以99.8%高純度鋁材經精密沖壓之浪型裂口鰭片，可有效提升鰭片與空氣間的熱傳效率。搭配99.9%高純度無縫內螺紋紫銅管製成之盤管，經機械漲管方式，確保盤管外壁與鰭片間緊密接合無滲漏。根據案件個別需求，採取V型、L型、U型、H型等排列方式，配合客戶的設置環境，創造最佳的換熱效率。 |
 |
| 蒸發器(冰水模式)/冷凝器(熱泵模式) | |
| 以高強度鋼管製成之殼管搭配單/雙路冷媒系統及業界超過三十年設計經驗的直膨式熱交換設計使冷媒流動於銅管內側、熱水流動於銅管外側，縮小熱交換器體積。進口高效率低污垢內微鰭紫銅管，能大幅增加熱傳面積、減少水垢形成，有效降低運轉及維護成本。外圍再以3/4"厚PU發泡隔熱材包覆，避免熱能逸散。 |
 |
| 集熱/散熱風扇 | |
| 採用加大型鋁合金葉型風扇，不但抗鏽防蝕效果佳，戶外長久使用也沒有塑化材料日曬脆化的問題。配合多極馬達，經動態平衡校正，噪音低、風量大，換熱效果佳。 |
 |
| 機體及外箱 | |
| 全機體採用厚度1.6mm以上高張力鍍鋅鋼板沖壓及彎折成型；表面採環氧聚酯混合樹脂(Mixed Epoxy Polyster)靜電塗裝烤漆。成就了具抗蝕、高耐候性、高保護性、高剛性與電器絕緣特性的耐用機體。 |
 |
| 冷媒流量控制 | |
| 依據使用者不同使用狀況，選用外均壓式感溫膨脹閥、浮球控制閥、電子式膨脹閥或限流板進行冷媒流量控制。配合壓縮機吐出逆止閥、吐出側關斷閥、液管逆止閥、冷媒乾燥過濾器、水份指示器、冷媒充填閥等裝置，在冷媒控制的精準度與經濟效益上取得最佳的平衡配置。 |
 |
| 系統控制功能及安全保護裝置 | |
| 本系列機種全面採用微電腦可程式控制器(PLC)進行系統邏輯控制，可靠性佳、精確度高、檢修容易、擴充性大。不但大幅縮小了控制系統的空間，也簡化了配線的方式。全系列機種皆配備有欠逆相及電壓保護、吐出溫度過熱保護、防凍保護、高低壓保護、安全閥、電壓傳訊器、電流傳訊器、冷卻水出、入溫度傳訊器、熱水出、入溫度傳訊器；壓縮機內置有最先進的PTC溫度保護器、馬達過載保護等安全保護設計。設備安全萬無一失。 |
 |
| 人機介面觸控面板(16灰階/256彩色/64k全彩) | |
| 由天基自行開發設計的人機介面，淺顯易懂，方便觀測電流、電壓、運轉負載、高低壓力，並可自動記錄跳停原因。即便是非技術相關的一般人員，也能輕易的進行監控、記錄、操作、並協助故障排除等動作，大幅減少人員的訓練成本與時間。 |
 |
| 不銹鋼外箱 | |
| 針對學校、旅館、商場、健身房、商辦空間、里民活動中心等不同產業與使用空間，或有對於環境噪音控制、工業製造等特殊惡劣的環境之機組保護需求，天基亦有抗硫防蝕不銹鋼外箱可供選購，以提供最穩定、安全、清潔、安靜、舒適的運作環境。 |
 |
| 鋁質PE鍍膜(藍波處理)/銅 鰭片盤管組 | |
| 為應付濱海地區、重工業區、溫泉區、化工廠、長時朝濕、高硫、高鹽、高碳汙染區，或任何需要特別針對鹽害、酸害進行防蝕設計的惡劣環境，天基亦提供高性價比的PE鍍膜鰭片及特長使用壽命的銅質鰭片可供客戶選擇。讓集熱鰭片不再是消耗品。 |
  |
| 冷／熱回收功能 | |
| 近年來環保意識高漲，產業界對於節能之需求亦日漸提升。天基全系列冷熱雙效機組，皆可依客戶使用需求增設冷／熱回收功能。透過冷／熱回收功能，於冰水模式中能在不增加電力使用的狀況下提供熱能以供給熱水或暖氣。於熱泵模式中可在不增加電力使用的狀況下吸收熱能以供給冷氣。對於具有常年使用空調且有熱能需求的使用對象， 可大幅減少鍋爐、電熱器、暖氣、製程冷卻或冷氣的能源使用，也可替顧客省下相當可觀的燃料費與電費，更是節能綠建築的指標設備！ |
 |
| 變頻機組 | |
| 天基全系列變頻機組皆採用國際知名大廠變頻控制器，品質穩定，相容性高。LCP液晶顯示操作控制面板（包含圖形顯示和數字顯示） 具繁體中文界面，並支援熱插拔功能，毋須專業訓練也能輕易上手，並可遠端遙控操作，使用方便。 |
 |
| 遠端監控模組 | |
| 天基全系列熱泵應用機組，皆可搭配遠端監控模組。透過此模組的使用，可達到遠端監控、遠端啟動，並可與其他保全、電控、門禁、通風、照明、等系統串接，創造完整的智慧型建築神經網路！ |
|
機組型號
項 目 |
VCS1-030 | VCS1-040 | VCS1-050 | VCS1-060 | VCS2-050 | VCS2-060 | VCS2-080 | |
| 製熱能力 KW | 145.5 | 197.3 | 251.9 | 288.3 | 223.2 | 291 | 394.6 | |
| 製冷能力 KW | 107.6 | 146.5 | 188 | 215.2 | 163 | 215.2 | 293 | |
| 總消耗功率 KW | 40.9 | 55.3 | 69.9 | 79.1 | 64.7 | 81.8 | 110.6 | |
| 電 源 | 3φ 220V/380V/440V 60HZ | |||||||
| 壓 縮 機 |
型 式 | 半密閉螺旋式 | ||||||
| 啟動方式 | Y-△ 卸載啟動 | |||||||
| 數 量 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | |
| 輸入電力KW | 37.9 | 50.8 | 63.9 | 73.1 | 30.1 × 2 | 37.9 × 2 | 50.8 × 2 | |
| 容量控制 | 0 ~ 100% 多段式容調控制 | |||||||
| 220V | 運轉電流 A 啟動電流 A |
113.5 310 |
151.9 460 |
191.2 520 |
218.8 660 |
90 × 2 198 × 2 |
113.5× 2 310 × 2 |
151.9× 2 460 × 2 |
| 380V | 運轉電流 A 啟動電流 A |
65.5 192 |
87.7 270 |
110.4 343 |
126.3 407 |
52 × 2 125 × 2 |
131 192 × 2 |
175.4 270 × 2 |
| 440V | 運轉電流 A 啟動電流 A |
56.7 155 |
76 230 |
95.6 260 |
109.4 345 |
45 × 2 103 × 2 |
113.5 155 × 2 |
151.9 230 × 2 |
| 冷 媒 |
種 類 | R-134a | ||||||
| 控制方式 | 感溫式外部均壓全自動調節膨脹閥 | |||||||
| 熱 水 器 |
型 式 | 高效率橫型管殼式 | ||||||
| 流動水量LPM | 521 | 707 | 903 | 1034 | 800 | 1042 | 1414 | |
| 接管尺寸 | 2-1/2” | 3” | 4” | 4” | 2-1/2” ×2 | 2-1/2” ×2 | 3” ×2 | |
| 冰 水 器 |
型 式 | 高效率橫型管殼式 | ||||||
| 流動水量 LPM | 309 | 420 | 539 | 617 | 467 | 617 | 840 | |
| 接管尺寸 | 2-1/2” | 2-1/2” | 3” | 3” | 3” | 3” | 4” | |
| 風側 盤管 組 |
盤管型式 | 高效率無縫內螺紋銅管及抗蝕鋁片 | ||||||
| 風車型式 | 軸流式 | |||||||
| 馬力 × 數量 | 1HP × 4 | 1HP × 6 | 1HP × 8 | 1HP × 8 | 1HP × 6 | 1HP ×8 | 1HP × 12 | |
| 系統控制方式 | 人機介面微電腦可程式全自動控制系統 | |||||||
| 保護裝置 | 壓縮機吐出過熱保護，高/低壓開關、油位開關、防凍開關、 欠/逆相保護，電壓過低/過高保護，安全閥、馬達線圈溫度保護。 |
|||||||
| 機組重量 kg | 1900 | 2580 | 3580 | 3840 | 2960 | 3880 | 5900 | |
| 運轉重量 kg | 1980 | 2670 | 3710 | 4000 | 3100 | 4040 | 6120 | |
| 機 組 尺 寸 |
長 L mm | 2200 | 3200 | 4200 | 4200 | 3200 | 4200 | 6200 |
| 寬 W mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |
| 高 H mm | 2150 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |
| 基礎距A mm | 975 ×2 | 1450 ×2 | 1300 ×3 | 1300 ×3 | 1450 ×2 | 1300 ×3 | 1475 ×4 | |
| 基礎距B mm | 2150 | 2150 | 2150 | 2150 | 2150 | 2150 | 2150 | |
