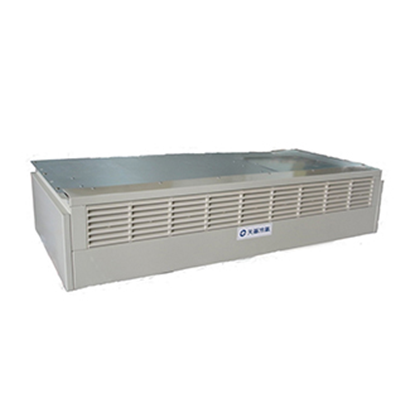

天基室內小型送風機(Fan Coil Unit, FCU)，以豐富的經驗設計製造，機種齊全、性能卓越、品質穩定、經久耐用。各式風量自300CFM至1400CFM共七種形式，亦有高、低靜壓及左、右接管之選擇性。吊掛露明式外殼設計美觀大方、可滿足各式室內空間需求。配合現代化建築發展趨勢，透過中央系統之冰、熱水系統來調節室內溫度及濕度，進而創造理想、舒適、高水準的生活環境空間。適用於一般家庭、辦公室、醫院、學校、餐廳、旅館、銀行、工廠、圖書館、商辦大樓及各式高層建築室內空間使用。
| 馬達及變速控制 | |
| 馬達猶如送風機的心臟，絕大多數的故障及能力不足問題皆由此產生。天基採用高效率送風機專用單相電容器啟動感應式馬達。軸心採S45c無心研磨，耐磨性高。軸承為免填油式，連續運轉下亦不易發熱、故障率極低、用電省、效率高。電源線以PVC管或金屬軟管保護，安全性更高。隨附按鍵式開關，可分四段三速控制，簡易切換風速。 |  |
| 鰭片盤管 (鋁鰭片/PE鍍膜鰭片) | |
| 天基室內小型送風機採用99.8%高純度鋁質沖壓而成浪型裂口鰭片，有效提升鰭片與空氣間之熱交換效率。盤管部分以3row 12Fin方式排列，採用進口3/8” ∮x0.35t厚之99.90%高純度無縫紫銅管，各銅管間採三角形交錯排列，每一迴路再以U型銅彎頭焊接而成，經84kg/cm2機械液壓漲管方式，確保盤管無滲漏，並使銅管外壁與鰭片緊密結合。端板及保護框架再輔以1.2mm厚之鍍鋅鋼鈑製作，接頭牢固不易斷裂。盤管集水頭並附有1/8”排氣閥。 |
 |
| 機體及水盤 | |
| 全系列箱體採用厚度1mm以上之高強度鍍鋅鋼板沖壓而成，內襯敷以3mm PE發泡保溫材料。滴水盤採用SUS 430 1mm厚不鏽鋼板製作，外敷5mm PE發泡保溫材，確保露水不凝結，加長型設計更確保了閥件接頭處之冷凝水不致外滴。(另有SUS 304不銹鋼板可供選用)。 |
 |
| 風車 | |
| 採用前傾多翼離心式雙吸風車，風量穩定。葉輪經嚴密動、靜平衡校正測試，風量大而運轉噪音低。 |
 |
| 機體及濾網(紙/尼龍/鋁質，需搭配回風箱) | |
| 內置尼龍靜電除塵濾網，拆裝容易、除塵效果佳、壽命長不易損壞亦可水洗，可常保室內空氣潔淨。針對工業用途及其他特殊場所及用途，另有鋁質編織交叉疊合組成之抗蝕金屬濾網，可以低風阻、高效率進行氣體過濾，並兼具防火、安全、堅固、容易清洗及耐高溫的特性。而紙質濾網則可以簡易而快速地進行抽換，省卻清洗及維護的麻煩。 |
  |
| 電熱器 | |
| 透過加裝的電熱器，可以輔助溫度調節；即便非熱水系統，也能在寒冷的冬天享受舒適的暖風。 |
|
| 紫外線殺菌燈 | |
| 針對醫院、疫苗工廠、殯葬業、食品加工業等各種對空氣懸浮物與病菌需進行控制之場合，可加裝紫外線殺菌裝置。避免中央空調系統管路成為防疫抗菌的死角。 |
|
|
型號
項目 |
FC-300 | FC-400 | FC-600 | FC-800 | FC-1000 | FC-1200 | FC-1400 | ||
| 能 力 |
高速運轉能力 KCAL/H |
2,250 | 3,000 | 4,500 | 6,000 | 7,500 | 9,000 | 10,500 | |
| 盤管 | 型式 | 銅管鋁鰭式 | |||||||
| 表面積(FT2) | 0.96 | 1.24 | 1.72 | 2.30 | 2.62 | 2.95 | 3.28 | ||
| 水量(LPM) | 8 | 10 | 15 | 20 | 25 | 30 | 35 | ||
| 水壓試驗(PSI) | 1,200 | ||||||||
| 氣密試驗(PSI) | 200 | ||||||||
| 排氣考克(IN) | 管牙1/8〞 | ||||||||
| 風車 | 風車型式 | 多翼離心式雙吸口 | |||||||
| 標準風量(CFM) | 300 | 400 | 600 | 800 | 1000 | 1200 | 1400 | ||
| 風車數量 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | ||
| 馬達 | 高 靜 壓 |
機外靜壓mmAq | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| 電流(A)110/220V | 0.86/0.43 | 0.86/0.43 | 1.04/0.5 | 1.28/0.66 | 1.9/0.93 | 2.15/1.08 | 2.43/1.25 | ||
| 功率(W)110/220V | 91/90 | 91/90 | 112/108 | 138/139 | 203/198 | 230/229 | 262/264 | ||
| 低 靜 壓 |
機外靜壓mmAq | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 電流(A)110/220V | 0.66/0.33 | 0.66/0.33 | 0.84/0.42 | 1.03/0.53 | 1.51/0.76 | 1.7/0.86 | 1.95/1.06 | ||
| 功率(W)110/220V | 73/71 | 73/71 | 91/91 | 113/115 | 164/163 | 186/187 | 214/218 | ||
| 型式 | 省電高效率單相電容起動式 | ||||||||
| 馬達數量 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | ||
| 控制方式 | 四段三速控制 | ||||||||
| 冰水出入口（IN） | 3/4”B | ||||||||
| 排水口（IN） | 3/4”B | ||||||||
| 備 註 | 1.表列冷房能力之室內條件為27℃DB，20℃WB，入口水溫為7℃時之能力。 2.表列暖房能力之室內條件為21℃DB，15℃WB，入口水溫為45℃時之能力。 3.訂貨時請指明機種型式，吊掛隱蔽FCSR、吊掛露明FCSE、高靜壓(H)．低靜壓(L)。 1ψ-110V-60HZ-(S)，1ψ-220V-60HZ-(V)、回風箱-(B)。 4.接管方向：面對出風口左邊為左接，右邊為右接。 例：FCSR-600-LS-B，吊掛隱蔽送風機600CFM，低靜壓，電源：1ψ-110V-60HZ，附回風箱。 |
||||||||
