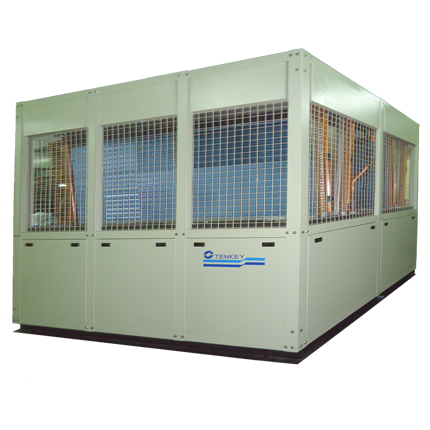

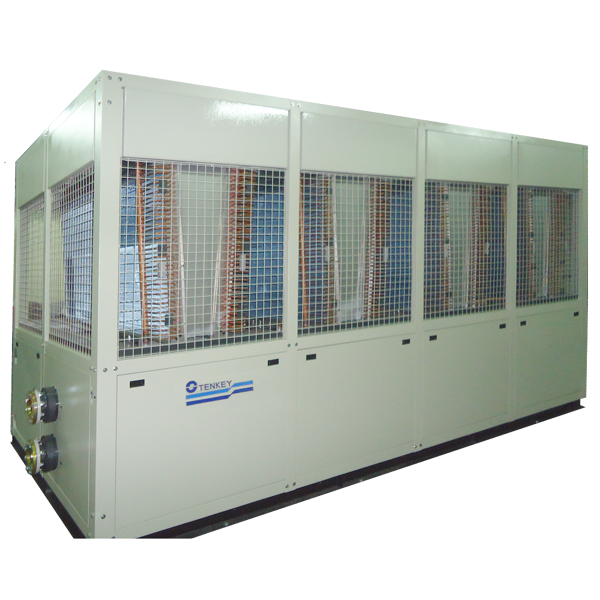

天基蒸發式冰水機組採用的蒸發式冷凝器，利用噴淋水霧先使空氣充分濕潤，再透過其蒸發作用吸收鰭片盤管內的高溫氣態冷媒的熱量。此設計兼具氣冷式冷凝器體積精簡及水冷式冷凝器絕佳熱交換效率的優點。即便在停水狀況，仍具備有氣冷式冷凝器的基本能力，而不至於造成無法使用的窘境。天基蒸發式冰水機組冷凍能力自70KW ~463KW(約20RT~120RT)。透過多壓縮機及冷媒系統迴路並聯設計，搭配容量調整或變頻控制等方式，可依實際工況隨意調整負載，同時確保機組安全性及經濟性。淺顯易懂的人機操作介面，讓非專業人員也能輕易的進行監控、記錄、操作、故障排除等動作，大幅減少人員的訓練成本與時間。
| 壓縮機 | |
| 採用業界最先進之螺旋式壓縮機，具有低噪音、低震動、高可靠度、高耐用度、高效率之特點。多國專利雙轉子變位設計及搭載5對6非對稱型專利精密加工齒型轉子以達到最高工作效率，並於進氣、排氣端透過11個徑向軸承與軸向軸承提供螺旋轉子定位與穩定支撐。α型平衡鼓可有效提升軸承壽命，雙機殼轉子保護設計提升產品可靠度，油分離器外接法蘭設計則可降低振動噪音並承受高壓運作環境，頂極低磁損鐵心配合內外導流設計可有效導引冷媒冷卻馬達線圈，進而達到最高運轉效率。 |  |
| 冷凝器/液化器 | |
| 以99.8%高純度鋁材經精密沖壓之浪型裂口鰭片，可有效提升鰭片與空氣間的熱傳效率。搭配99.9%高純度無縫紫銅管製成之盤管，經機械漲管方式，確保盤管外壁與鰭片間緊密接合無滲漏。根據案件個別需求，採取V型、L型、U型、H型等排列方式，配合客戶的設置環境，創造最佳的換熱效率。高品質灑水噴頭壽命長、穩定性高，有效降低運轉及維護成本。 |
 |
| 蒸發器/冰水器 | |
| 以高強度鋼管製成之殼管搭配單/雙路冷媒系統及最具效率之滿液式熱交換設計，將冰水銅管完全浸泡於液態冷媒中使之沸騰以充分完成熱能交換。進口高效率低污垢內微鰭紫銅管，能大幅增加熱傳面積、減少水垢形成，有效降低運轉及維護成本。外圍再以3/4"厚PU發泡隔熱材包覆，避免冷凝水形成。 |
 |
| 排熱風扇 | |
| 採用加大型鋁合金葉型風扇，不但抗鏽防蝕效果佳，戶外長久使用也沒有塑化材料日曬脆化的問題。配合多極馬達，經動態平衡校正，噪音低、風量大，散熱效果佳。 |
 |
| 機體及外箱 | |
| 全機體採用厚度1.6mm以上高張力鍍鋅鋼板沖壓及彎折成型；表面採靜電塗裝烤漆。成就了具抗蝕、高耐候性、高保護性、高剛性與電器絕緣特性的耐用機體。針對蒸發式冷凝器的特性設有盤管滴水盤及集水設備，並採用SUS 430 不鏽鋼板，以確保在經年累月的高濕環境下而常保如新。 |
 |
| 冷媒流量控制 | |
| 依據使用者不同使用狀況，選用外均壓式感溫膨脹閥、浮球控制閥、電子式膨脹閥或限流板進行冷媒流量控制。配合壓縮機吐出逆止閥、吐出側關斷閥、液管逆止閥、冷媒乾燥過濾器、水份指示器、冷媒充填閥等裝置，在冷媒控制的精準度與經濟效益上取得最佳的平衡配置。 |
 |
| 系統控制功能及安全保護裝置 | |
| 本系列機種全面採用微電腦可程式控制器(PLC)進行系統邏輯控制，可靠性佳、精確度高、檢修容易、擴充性大。不但大幅縮小了控制系統的空間，也簡化了配線的方式。全系列機種皆配備有欠逆相及電壓保護、吐出溫度過熱保護、防凍保護、高低壓保護、安全閥、電壓傳訊器、電流傳訊器、冷卻水出、入溫度傳訊器、冰水出、入溫度傳訊器；壓縮機內置有最先進的PTC溫度保護器、馬達過載保護等安全保護設計。設備安全萬無一失。 |
 |
| 人機介面觸控面板(16灰階/256彩色/64k全彩) | |
| 由天基自行開發設計的人機介面，淺顯易懂，方便觀測電流、電壓、運轉負載、高低壓力，並可自動記錄跳停原因。即便是非技術相關的一般人員，也能輕易的進行監控、記錄、操作、並協助故障排除等動作，大幅減少人員的訓練成本與時間。 |
 |
| 抗蝕防鏽不銹鋼外箱 | |
| 針對海邊、溫泉區、重工業區、火力發電廠周圍、酸雨頻繁地區，或有特殊機組保護需求，天基亦提供全不銹鋼機殼可供選購，以協助顧客對抗最惡劣的運作環境。建議搭配PE鍍膜鰭片使用。 |
 |
| 鋁質PE鍍膜(藍波處理)/銅 鰭片盤管組 | |
| 為應付濱海地區、重工業區、溫泉區、化工廠、長時朝濕、高硫、高鹽、高碳汙染區，或任何需要特別針對鹽害、酸害進行防蝕設計的惡劣環境，天基亦提供高性價比的PE鍍膜鰭片及特長使用壽命的銅質鰭片可供客戶選擇。讓散熱鰭片不再是消耗品。 |
  |
| 熱回收功能 | |
| 近年來環保意識高漲，產業界對於節能之需求亦日漸提升。天基全系列冰水機組，皆可依客戶使用需求增設熱回收功能。透過熱回收功能，讓原本只能製造冰水與冷氣的冰水機，在不增加電力使用的狀況下便能提供熱能以供給熱水或暖氣。對於具有常年開啟空調且有熱能需求的使用對象， 可大幅減少鍋爐、電熱器、或暖氣的能源使用，也可替顧客省下相當可觀的燃料費與電費，更是節能綠建築的指標設備！ |
 |
| 變頻器 | |
| 天基全系列變頻機組皆採用國際知名大廠變頻控制器，品質穩定，相容性高。LCP液晶顯示操作控制面板（包含圖形顯示和數字顯示） 具繁體中文界面，並支援熱插拔功能，毋須專業訓練也能輕易上手，並可遠端遙控操作，使用方便。 |
 |
| 遠端監控模組 | |
| 天基全系列冰水機組，皆可搭配遠端監控模組。透過此模組的使用，可達到遠端監控、遠端啟動，並可與其他保全、電控、門禁、通風、照明、等系統串接，創造完整的智慧型建築神經網路！ |
|
型號
項目
|
VCS2-20 | VCS2-25 | VCS2-30 | VCS4-40 | VCS4-50 | VCS4-60 | ||
| 主 機 性 能 |
冷凍能力 | KW | 63.8 | 81.0 | 95.0 | 127.6 | 162.0 | 190.0 |
| 耗電電力 | KW | 22.8 | 29.0 | 34 | 45.7 | 58.0 | 68 | |
| 輸入電源 | 3Φ 220 / 380 / 440V 60HZ | |||||||
| 冷 媒 | R-410A | |||||||
| 壓 縮 機 |
型 式 | 全密閉渦卷式 | ||||||
| 數 量 | 2 | 2 | 2 | 4 | 4 | 4 | ||
| 啟動方式 | 延時順序直接啟動 | |||||||
| 冰 水 器 |
型 式 | 板式熱交換器 | 殼管式 | |||||
| 冰水流量 | LPM | 180 | 230 | 270 | 365 | 460 | 540 | |
| 接管尺寸 | 2”PT | 2-1/2”PT | 3”PT | |||||
| 水 壓 降 | M | 6M以內 | ||||||
| 出入水溫度 | ℃ | 12℃／7℃ | ||||||
| 測試壓力 | ㎏/㎝²-g | 25 | ||||||
| 污垢係數 | m²℃/W | 0.000018 | ||||||
| 水 泵 |
水泵馬力 | HP | 2 | 3 | 不含水泵 | |||
| 水泵揚程 | M | 15 | 20 | |||||
| 工作壓力 | ㎏/㎝²-g | 4 | ||||||
| 風 扇 |
型式 | 軸流式 | ||||||
| 風扇馬力 | KW×台數 | 0.75×2 | 1.125×2 | 1.125×2 | 0.75×4 | 1.125×4 | 0.75×6 | |
| 環境溫度 | ℃ | 35℃ | ||||||
| 控制及保護 | 溫控及延時保護裝置，高低壓保護，防凍保護 壓縮機線圈過熱及過載保護，安全閥 |
|||||||
| 機體塗裝 | 鍍鋅鋼板粉體烤漆 | |||||||
| 主機重量 | ㎏ | 700 | 800 | 900 | 1400 | 1700 | 1900 | |
| 機 組 尺 寸 |
長度 L | mm | 1,900 | 2,000 | 2,000 | 2,000 | 2,000 | 3,000 |
| 寬度 W | mm | 1,000 | 1,000 | 1,000 | 2,000 | 2,000 | 2,200 | |
| 高度 H | mm | 1,700 | 1,800 | 1,800 | 1,955 | 2,200 | 2,200 | |
| 基礎孔距A | mm | 785 | 885 | 885 | 885 | 985 | 1,535 | |
| 基礎孔距B | mm | 830 | 930 | 930 | 1,930 | 2,130 | 2,130 | |
